Es común pensar que la "Seguridad de Maquinaria" se trata solo de paros de emergencia, cortinas de luz y relevadores de seguridad. Sin embargo, hay un factor ambiental crítico que, si se ignora, puede inutilizar el sistema de seguridad más costoso: el Grado de Protección IP (Ingress Protection).

Este artículo explica qué es, por qué es vital para la seguridad funcional y cómo evitar los errores de novato al especificarlo.

1. ¿Qué es realmente el código IP?

El código IP no es una medida de "calidad" general, sino una especificación técnica definida por la norma internacional IEC 60529. Nos indica qué tan bien un envolvente (gabinete, sensor, motor) evita la entrada de elementos externos.

Se compone de dos dígitos obligatorios: IP XY

El Primer Dígito (X): Sólidos

Indica la protección contra el ingreso de objetos sólidos y polvo, y accesibilidad a partes peligrosas.

• 0: Sin protección.

• 2: Protegido contra objetos mayores a 12.5 mm (ej. dedos de la mano). Estándar mínimo para tableros eléctricos interiores.

• 5: Protegido contra el polvo (puede entrar un poco, pero no interfiere).

• 6: Totalmente estanco al polvo (Dust-tight).

El Segundo Dígito (Y): Líquidos

Indica la protección contra el ingreso de agua (ojo: no otros líquidos corrosivos, solo agua).

• 0: Sin protección.

• 4: Protegido contra salpicaduras desde cualquier dirección.

• 5: Protegido contra chorros de agua a baja presión (mangueras).

• 7: Inmersión temporal (hasta 1 metro por 30 mins).

• 9K: Chorros de alta presión y temperatura (común en industria alimentaria).

2. La Conexión Crítica: IP y Seguridad Funcional

Aquí es donde muchos cometen errores. No seleccionamos un IP alto solo para que el equipo "dure más". Lo hacemos para garantizar la fiabilidad del sistema de seguridad (según ISO 13849-1).

Si el IP falla, la seguridad falla de tres formas:

1. El "Cortocircuito Peligroso": La entrada de agua conductiva o polvo metálico en un dispositivo de seguridad puede crear puentes eléctricos. Esto podría anular un botón de paro de emergencia, haciendo que la máquina crea que todo está bien cuando no lo está.

2. Fallo de Sensores Ópticos: En cortinas de luz o escáneres láser, el polvo acumulado (por un IP incorrecto en el lente o carcasa) puede causar disparos falsos constantes. Consecuencia: Los operadores suelen "puentear" o deshabilitar sistemas que fallan mucho, creando un riesgo mortal.

3. Corrosión de Interlocks: La humedad dentro de un interruptor de seguridad electromecánico puede oxidar los contactos, impidiendo que la máquina se detenga al abrir una puerta.

Aquí tienes un artículo diseñado específicamente para alguien que acaba de terminar la carrera y se está integrando al mundo de la ingeniería y seguridad industrial. El tono es profesional pero accesible, enfocándose en la aplicación práctica.

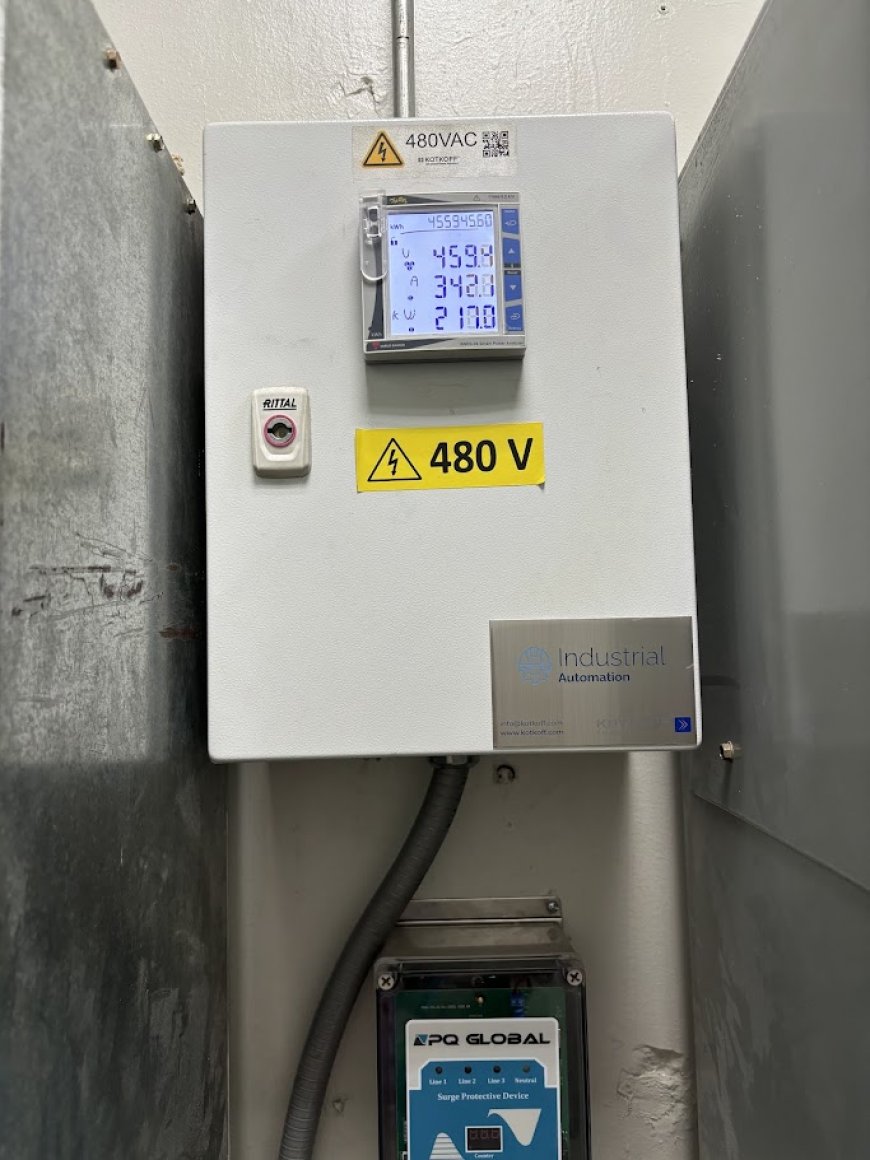

Grados de Protección (IP): El Escudo Invisible en la Seguridad de Maquinaria

Una guía esencial para ingenieros recién egresados

Como ingeniero recién egresado, es común pensar que la "Seguridad de Maquinaria" se trata solo de paros de emergencia, cortinas de luz y relevadores de seguridad. Sin embargo, hay un factor ambiental crítico que, si se ignora, puede inutilizar el sistema de seguridad más costoso: el Grado de Protección IP (Ingress Protection).

Este artículo explica qué es, por qué es vital para la seguridad funcional y cómo evitar los errores de novato al especificarlo.

1. ¿Qué es realmente el código IP?

El código IP no es una medida de "calidad" general, sino una especificación técnica definida por la norma internacional IEC 60529. Nos indica qué tan bien un envolvente (gabinete, sensor, motor) evita la entrada de elementos externos.

Se compone de dos dígitos obligatorios: IP XY

El Primer Dígito (X): Sólidos

Indica la protección contra el ingreso de objetos sólidos y polvo, y accesibilidad a partes peligrosas.

• 0: Sin protección.

• 2: Protegido contra objetos mayores a 12.5 mm (ej. dedos de la mano). Estándar mínimo para tableros eléctricos interiores.

• 5: Protegido contra el polvo (puede entrar un poco, pero no interfiere).

• 6: Totalmente estanco al polvo (Dust-tight).

El Segundo Dígito (Y): Líquidos

Indica la protección contra el ingreso de agua (ojo: no otros líquidos corrosivos, solo agua).

• 0: Sin protección.

• 4: Protegido contra salpicaduras desde cualquier dirección.

• 5: Protegido contra chorros de agua a baja presión (mangueras).

• 7: Inmersión temporal (hasta 1 metro por 30 mins).

• 9K: Chorros de alta presión y temperatura (común en industria alimentaria).

2. La Conexión Crítica: IP y Seguridad Funcional

Aquí es donde muchos cometen errores. No seleccionamos un IP alto solo para que el equipo "dure más". Lo hacemos para garantizar la fiabilidad del sistema de seguridad (según ISO 13849-1).

Si el IP falla, la seguridad falla de tres formas:

1. El "Cortocircuito Peligroso": La entrada de agua conductiva o polvo metálico en un dispositivo de seguridad puede crear puentes eléctricos. Esto podría anular un botón de paro de emergencia, haciendo que la máquina crea que todo está bien cuando no lo está.

2. Fallo de Sensores Ópticos: En cortinas de luz o escáneres láser, el polvo acumulado (por un IP incorrecto en el lente o carcasa) puede causar disparos falsos constantes. Consecuencia: Los operadores suelen "puentear" o deshabilitar sistemas que fallan mucho, creando un riesgo mortal.

3. Corrosión de Interlocks: La humedad dentro de un interruptor de seguridad electromecánico puede oxidar los contactos, impidiendo que la máquina se detenga al abrir una puerta.

3. Errores Comunes del "Ingeniero Junior" (y cómo evitarlos)

Al empezar tu carrera, evita estos deslices frecuentes:

• Error #1: Olvidar los "glándulas" o conectores. Puedes comprar un gabinete IP67, pero si perforas la entrada de cables y no usas un prensa-cables (cable gland) con el mismo rating IP, todo el sistema se degrada a IP00. La cadena es tan fuerte como su eslabón más débil.

• Error #2: Confundir IP con NEMA. En México y América Latina usamos ambos. NEMA (estándar americano) incluye factores que IP no, como corrosión u oxidación por hielo.

  • Regla de oro: Puedes convertir NEMA a IP, pero no puedes convertir IP a NEMA directamente.

• Error #3: Sobredimensionar (Over-engineering). No pidas IP69K para un tablero en una sala de control con aire acondicionado. Encarece el proyecto innecesariamente. Para ambientes limpios y secos, IP20 o IP40 suele ser suficiente; para industria general, IP54 es el "caballo de batalla".

4. Tabla de Selección Rápida

La protección IP no es un detalle estético; es una barrera fundamental para mantener la integridad de la seguridad funcional. Como ingeniero, tu responsabilidad es evaluar el entorno real (polvo, agua, temperatura) y seleccionar el componente que garantice que la máquina será segura no solo el día de la instalación, sino durante toda su vida útil.

Referencias y Lectura Recomendada

1. IEC 60529:2013 - Degrees of protection provided by enclosures (IP Code). (La norma base internacional).

2. ISO 13849-2:2012 - Safety of machinery — Safety-related parts of control systems — Part 2: Validation. (Específicamente la sección sobre validación de resistencia a condiciones ambientales).

3. NFPA 79 - Electrical Standard for Industrial Machinery. (Referencia clave si trabajas con maquinaria americana, detalla la protección de equipos eléctricos).

4. NEMA 250 - Enclosures for Electrical Equipment. (Para entender la equivalencia con los "Tipos" NEMA 1, 4, 12, etc.).
